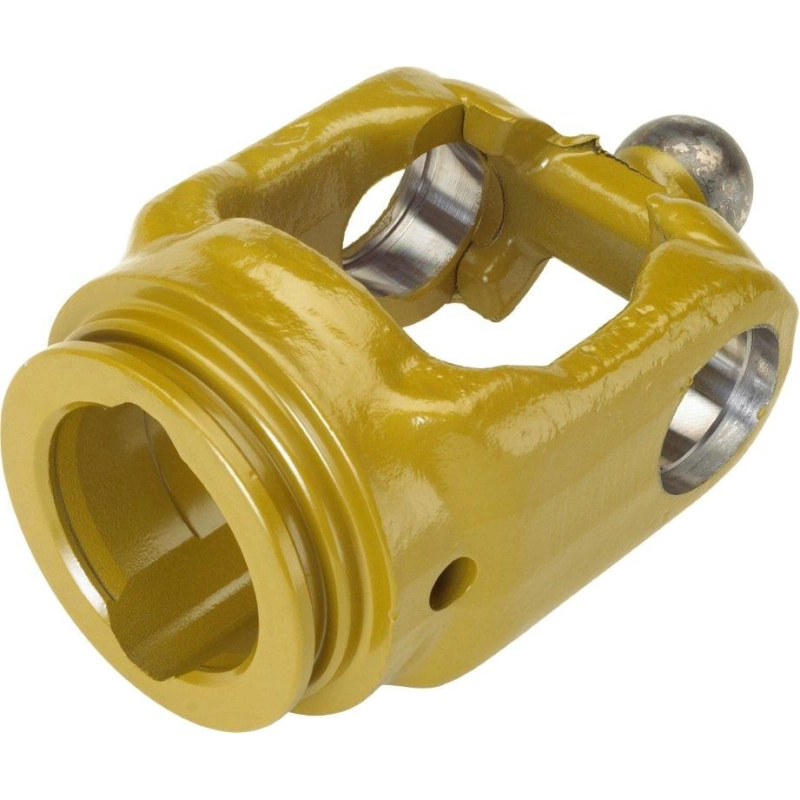

Mâchoire de tube JDH 80° Série W
Référence: WAL203210
Mâchoire WALTERSCHEID de tube pour grand angle 80° ou 70° série W.
Les mâchoires de tube pour grand angle 80° sont adaptées pour les anciens et nouveaux types de protecteurs (selon norme DIN EN 12965).
Tenir compte du diamètre de la bille et du moyeu de guidage.
Pour tout autre modèle, cf. document TELECHARGER (onglet bas de page), puis nous consulter..
| Série W | Diamètre Croisillon d (MM) | Longueur B (mm) | Longueur L (MM) | Profil côté Tube | Dimension Goupille D2 (MM) | Diamètre Rotule * (MM) | Dimension Tube | Modèle de Protecteur | Référence | Prix TTC |
Série W |
Diamètre Croisillon d (MM) |
Longueur B (mm) |
Longueur L (MM) |
Profil côté Tube |
Dimension Goupille D2 (MM) |
Diamètre Rotule * (MM) |
Dimension Tube |
Modèle de Protecteur |
Référence |
Prix |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Série W 2280 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 75 |
Profil côté Tube CITRON 0v |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 22 |
Dimension Tube 34,5 |
Modèle de Protecteur SC15 |
Référence WAL2011810 |
Prix Brut TTC |
|
|
Série W 2280 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 75 |
Profil côté Tube CITRON 1 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 22 |
Dimension Tube 41 |
Modèle de Protecteur SC15 |
Référence WAL2012810 |
Prix Brut TTC |
|
|
Série W 2270 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 70 |
Profil côté Tube CITRON 00a |
Dimension Goupille D2 (MM) 8 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 23,5 |
Modèle de Protecteur SC05 |
Référence WAL203210 |
Prix Brut TTC |
|
|
Série W 2280 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 70 |
Profil côté Tube CITRON 00a |
Dimension Goupille D2 (MM) 8 |
Diamètre Rotule * (MM) 22 |
Dimension Tube 23,5 |
Modèle de Protecteur SC05 |
Référence WAL2032810 |
Prix Brut TTC |
|
|
Série W 2270 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 70 |
Profil côté Tube CITRON 0a |
Dimension Goupille D2 (MM) 8 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 30 |
Modèle de Protecteur SC05 |
Référence WAL203310 |
Prix Brut TTC |
|
|
Série W 2280 |
Diamètre Croisillon d (MM) 24 |
Longueur B (mm) 70 |
Longueur L (MM) 70 |
Profil côté Tube CITRON 0a |
Dimension Goupille D2 (MM) 8 |
Diamètre Rotule * (MM) 22 |
Dimension Tube 30 |
Modèle de Protecteur SC05 |
Référence WAL2033810 |
Prix Brut TTC |
|
|
Série W 2370 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 0v |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 34,5 |
Modèle de Protecteur SC15 |
Référence WAL211110 |
Prix Brut TTC |
|
|
Série W 2380 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 0v |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 24 |
Dimension Tube 34,5 |
Modèle de Protecteur SC15 |
Référence WAL2111810 |
Prix Brut TTC |
|
|
Série W 2370 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 1 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 41 |
Modèle de Protecteur SC15 |
Référence WAL211210 |
Prix Brut TTC |
|
|
Série W 2380 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 1 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 24 |
Dimension Tube 41 |
Modèle de Protecteur SC15 |
Référence WAL2112810 |
Prix Brut TTC |
|
|
Série W 2370 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 1b |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 39,5 |
Modèle de Protecteur SC25 |
Référence WAL214210 |
Prix Brut TTC |
|
|
Série W 2380 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 1b |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 24 |
Dimension Tube 39,5 |
Modèle de Protecteur SC25 |
Référence WAL2142810 |
Prix Brut TTC |
|
|
Série W 2370 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 2a |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 18 |
Dimension Tube 48 |
Modèle de Protecteur SC25 |
Référence WAL214310 |
Prix Brut TTC |
|
|
Série W 2380 |
Diamètre Croisillon d (MM) 27 |
Longueur B (mm) 84 |
Longueur L (MM) 85 |
Profil côté Tube CITRON 2a |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 24 |
Dimension Tube 48 |
Modèle de Protecteur SC25 |
Référence WAL2143810 |
Prix Brut TTC |
|
|
Série W 2480 |
Diamètre Croisillon d (MM) 32 |
Longueur B (mm) 86 |
Longueur L (MM) 92 |
Profil côté Tube CITRON 1b |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 27 |
Dimension Tube 39,5 |
Modèle de Protecteur SC25 |
Référence WAL351310 |
Prix Brut TTC |
|
|
Série W 2480 |
Diamètre Croisillon d (MM) 32 |
Longueur B (mm) 86 |
Longueur L (MM) 92 |
Profil côté Tube ETOILE S4 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 27 |
Dimension Tube 51 |
Modèle de Protecteur SC25 |
Référence WAL3513109 |
Prix Brut TTC |
|
|
Série W 2480 |
Diamètre Croisillon d (MM) 32 |
Longueur B (mm) 86 |
Longueur L (MM) 92 |
Profil côté Tube CITRON 2a |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 27 |
Dimension Tube 48 |
Modèle de Protecteur SC25 |
Référence WAL351410 |
Prix Brut TTC |
|
|
Série W 2480 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 86 |
Longueur L (MM) 92 |
Profil côté Tube ETOILE S5 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 27 |
Dimension Tube 61 |
Modèle de Protecteur SC25 |
Référence WAL3514174 |
Prix Brut TTC |
|
|
Série W 2580 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 100 |
Longueur L (MM) 106 |
Profil côté Tube CITRON 1b |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 30 |
Dimension Tube 39,5 |
Modèle de Protecteur SC25 |
Référence WAL361310 |
Prix Brut TTC |
|
|
Série W 2580 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 100 |
Longueur L (MM) 112 |
Profil côté Tube ETOILE S4 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 30 |
Dimension Tube 51 |
Modèle de Protecteur SC25 |
Référence WAL3613104 |
Prix Brut TTC |
|
|
Série W 2580 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 100 |
Longueur L (MM) 106 |
Profil côté Tube CITRON 2a |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 30 |
Dimension Tube 48 |
Modèle de Protecteur SC25 |
Référence WAL361410 |
Prix Brut TTC |
|
|
Série W 2580 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 100 |
Longueur L (MM) 112 |
Profil côté Tube ETOILE S5 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule * (MM) 30 |
Dimension Tube 61 |
Modèle de Protecteur SC25 |
Référence WAL3614116 |
Prix Brut TTC |
Mâchoire WALTERSCHEID de tube pour grand angle 80° ou 70° série W.
Les mâchoires de tube pour grand angle 80° sont adaptées pour les anciens et nouveaux types de protecteurs (selon norme DIN EN 12965).
Tenir compte du diamètre de la bille et du moyeu de guidage.
Pour tout autre modèle, cf. document TELECHARGER (onglet bas de page), puis nous consulter..
