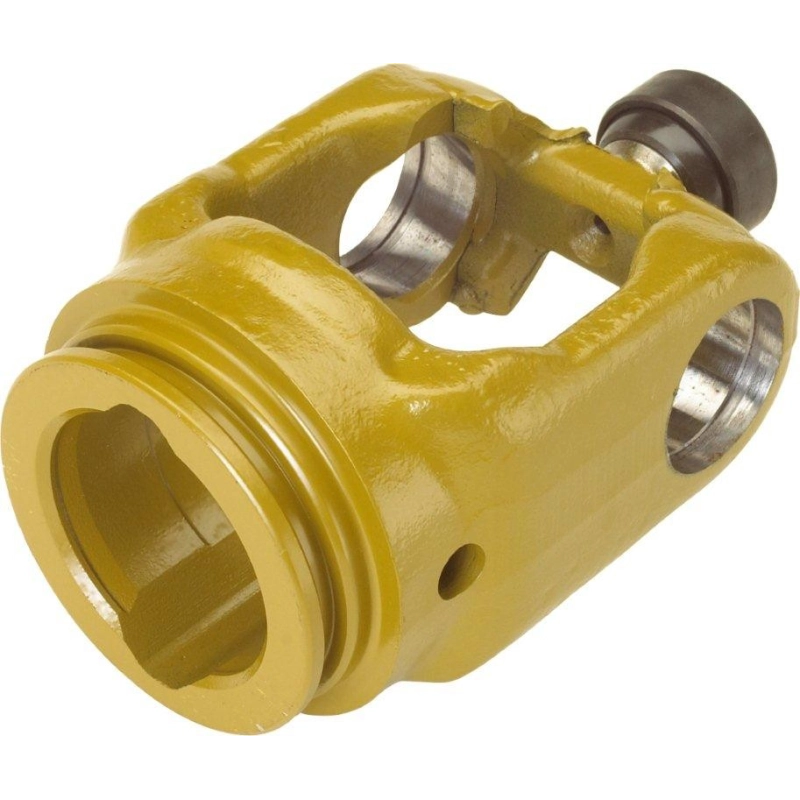

Mâchoire de tube JDH 80° Série P
Référence: WAL3513310
Mâchoire WALTERSCHEID de tube RG P pour grand angle 80° série P (POWER DRIVE).
Les mâchoires de tube pour grand angle 80° sont adaptées pour les anciens et nouveaux types de protecteurs (selon norme DIN EN 12965).
Tenir compte du diamètre de la bille et du moyeu de guidage.
Pour tout autre modèle, cf. document TELECHARGER (onglet bas de page), puis nous consulter..
| Série P | Diamètre Croisillon d (MM) | Longueur B (mm) | Longueur L (MM) | Profil côté Tube | Dimension Goupille D2 (MM) | Diamètre Rotule D4 (MM) | Dimension Tube | Modèle de Protecteur | Référence | Prix TTC |
Série P |
Diamètre Croisillon d (MM) |
Longueur B (mm) |
Longueur L (MM) |
Profil côté Tube |
Dimension Goupille D2 (MM) |
Diamètre Rotule D4 (MM) |
Dimension Tube |
Modèle de Protecteur |
Référence |
Prix |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Série P P580 |
Diamètre Croisillon d (MM) 36 |
Longueur B (mm) 100 |
Longueur L (MM) 112 |
Profil côté Tube ETOILE S4 |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule D4 (MM) 39 |
Dimension Tube 37 |
Modèle de Protecteur SC25 |
Référence WAL3613312M |
Prix Brut TTC |
|
|
Série P P480 |
Diamètre Croisillon d (MM) 32 |
Longueur B (mm) 86 |
Longueur L (MM) 92 |
Profil côté Tube CITRON 1b |
Dimension Goupille D2 (MM) 10 |
Diamètre Rotule D4 (MM) 33 |
Dimension Tube 39,5 |
Modèle de Protecteur SC25 |
Référence WAL3513310 |
Prix Brut TTC |
Mâchoire WALTERSCHEID de tube RG P pour grand angle 80° série P (POWER DRIVE).
Les mâchoires de tube pour grand angle 80° sont adaptées pour les anciens et nouveaux types de protecteurs (selon norme DIN EN 12965).
Tenir compte du diamètre de la bille et du moyeu de guidage.
Pour tout autre modèle, cf. document TELECHARGER (onglet bas de page), puis nous consulter..
